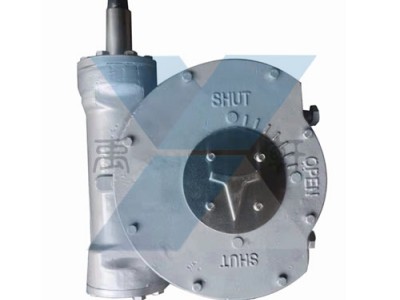

QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）是一款90°部分回转驱动装置，不锈钢蜗轮箱,手动球阀执行器,法兰蝶阀蜗轮箱适用于球阀、蝶阀、旋塞阀等类型阀门。该系列蜗轮箱适用环境广、功能全面、形式多样（有手轮式、手轮带锁式、链轮式等），特殊型可输出360°多回转。产品共有9种型号。
QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）产品结构图（解剖图）
QDX3系列部分回转型阀门手动装置（不锈钢蜗轮头）产品尺寸表
型号ModeI | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
技术参数Technical-parameters | |||||||||
速比Ratio | 40:1 | 41:1 | 48:1 | 55:1 | 50:1 | 55:1 | 57:1 | 65:1 | 63:1 |
输入力矩Input-torque Nm | 40 | 73 | 116 | 141 | 192 | 235 | 251 | 317 | 392 |
输出力矩Output-torque Nm | 400 | 748 | 1392 | 1938 | 2400 | 3231 | 3576 | 5157 | 6174 |
限位调整Limit-adjustment | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° | ±5° |
蝶阀Butterfly-valve DN | 80-100 | 125-150 | 200-250 | 300-350 | 400-450 | 450 | 500-600 | 700 | 800 |
球阀Ball-valve DN | 50 | 80 | 100 | 150 | 200 | 250 | 250-300 | 350 | 400 |
