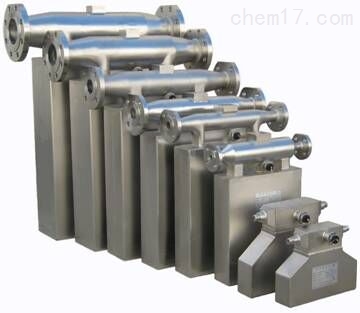

科里奥利质量流量计产品介绍：
上海有恒UHCMF系列科里奥利质量流量计是一种集多功能为一体的流量测控仪表，可直接测量流体的质量流量、密度和温度；智能化的流量变送器，可实现多种参数的显示和组态功能，输出形式多样，可中文（或英文）显示瞬时及累计流量、温度、密度、浓度及酒度等。其结构由传感器和变送器两部分组成。科里奥利质量流量计已广泛应用于石油、化工、冶金、电力、食品、制药、环保和能源等领域。遍布全国30多省市，并出口部分国家。
科里奥利质量流量计是一种高精度质量流量测量仪表。由于其优异的性能，使其测量准确度高，对流体状态要求低，压力损失小。多种规格的仪表都可以直接获得被测量液体或浆液的质量流量、体积流量、密度、温度，无需人工计算或估算。
即使在恶劣的工作环境下也能表现出优异的性能。其内部没有活动部件，不需复杂的安装，对工况条件也没有苛刻的要求。每台传感器都由不锈钢材料制造，变送器的多种输出能满足您的各种需要。
科里奥利质量流量计测量原理：
质量流量计的结构是双弯管结构，其测量原理是通过测量作用于双弯管上的科里奥利力（简称科氏力）来检测管道中的质量流量。
当满足两个条件：（1）双弯管以一定的频率振动，（2）管道中有流体流动时，就会产生一种新的力——科氏力，这个力是由管道振动和管道流体流动合成产生的附加力，这个力在弯管上产生了扭矩，使得弯管对称其中心线发生扭转。通过在弯管两侧的位移传感器检测其电信号，再对电信号进行处理，直接得出质量流量。
科里奥利质量流量计产品技术参数：
技术指标参数表（表一）
指标名称 | 技术参数 |
质量流量测量准确度 | ±[0.2% +(零点稳定度/瞬时质量流量×100%)] |
质量流量测量重复性 | ±(1/2)×[0.2% +(零点稳定度/瞬时质量流量×100%)] |
密度测量范围 | 0.2 g/cm3～3.5g/cm3 |
密度测量准确度 | ±0.002g/cm3 |
温度测量范围 |  -60℃～+200℃ |
温度测量准确度 | ±1℃ |
电流输出 | 4mA～20mA |
频率输出 | 0Hz～10kHz |
批控继电器触点容量 | 24V/0.1A |
批控继电器触点形式 | 常开（用户订货时说明，可改为常闭） |
基本参数
工作环境参数表（表二）
名 称 | 参 数 |
流体介质温度 | -40℃～+200℃ |
工作环境温度 | 0℃～+40℃ |
工作环境湿度 | ≤90% RH，非冷凝 |
大气压力 | 86kPa～106kPa |
变送器供电要求 | 电源电压: (24±10%)V |
整机功率 | ＜ 15W |
规格型号及基本参数表（表三）
规格型号 | 公 称 通 径 （mm） | 流 量 范 围 （t/h） | 计 量 范 围 （t/h） | 工 作 压 力 上 限 （MPa） | 零点稳定度 （t/h） | 流速因子 （h m/t s） |
DN1 | 1 | 0～0.04 | 0.004～0.04 | 30.0 | 0.00001 | 353.68 |
DN2 | 2 | 0～0.16 | 0.016～0.16 | 30.0 | 0.00004 | 88.419 |
DN3 | 3 | 0～0.35 | 0.035～0.35 | 30.0 | 0.00008 | 39.298 |
DN6 | 6 | 0～0.7 | 0.07～0.7 | 30.0 | 0.00016 | 19.649 |
DN10 | 10 | 0～1.2 | 0.12～1.2 | 30.0 | 0.0002 | 4.9122 |
DN15 | 15 | 0～6.4 | 0.64～6.4 | 4.0 | 0.0011 | 2.1832 |
DN25 | 25 | 0～16 | 1.6～16 | 4.0 | 0.002 | 0.9022 |
DN40 | 40 | 0～40 | 4～40 | 4.0 | 0.003 | 0.3343 |
DN50 | 50 | 0～65 | 6.5～65 | 4.0 | 0.006 | 0.1965 |
DN80 | 80 | 0～160 | 16～160 | 2.5 | 0.01 | 0.0873 |
DN100 | 100 | 0～250 | 25～250 | 2.5 | 0.015 | 0.0544 |
DN150 | 150 | 0～550 | 55～550 | 2.5 | 0.03 | 0.0234 |
上海有恒质量流量计的应用及发展：
石化行业：化工原料，装车、装船贸易结算，移动车载式单井计量；
食品行业：酒度、淀粉乳的波美度、糖浆的糖锤度；果汁、植物油、食品添加剂；
制药行业：制药厂药液计量、医药化工；
环保行业：脱硫项目，污水处理项目；
科研高校：科研单位、高校等的科研项目；
炭黑行业：煤焦油、碳酸钾、蒽油等计量；
建材行业：沥青，石灰浆液（中铁），玻璃行业测煤焦油、重油等；
气体计量：乙烯、氯气、天然气、SF6气体（移动箱式装置）；
在线密度计：矿浆（铅矿、煤矿)，水泥浆(矿井、油田固井等），砂浆（光伏产业），脱硫石灰浆液（钢厂、电厂等）；
自控系统：*生产过程控制：通过控制阀或变频泵进行进料自动调节、定量加料；
*PID控制，DCS、PLC系统控制；
*通过RS-485（MODBUS）或HART通讯功能的软件，质量流量计能同时实现远程测量、控制和修改参数等。
测井密度计：用于油田勘探测量井下密度等参数。
物联网技术：逐步实现现场仪表无线联网、远程监控功能，便于现场管理和测控。
为了适应用户现场要求，我公司不断攻克技术难关，在特殊使用条件下（低温-200℃， 高温300℃），得到应用。
科里奥利质量流量计的安装
质量流量计主要分为两部分：传感器（一次表）和变送器（二次表），两者之间由屏蔽电缆连接。本安型流量计的变送器（二次表）必须放在符合规定条件下的环境（见3.2），不可以放在危险区。变送器电源为直流24V。本安型流量计传感器和变送器的安放见图四。
图四 本安型流量计安放要求简图
本安型流量计变送器（二次表）一般安装在仪表柜上，仪表柜上开一152mm X 152mm的方孔，然后用随机附送的固定板、固定螺母和螺丝按图五所示固定本安型流量计变送器。
图五 本安型流量计变送器安装图

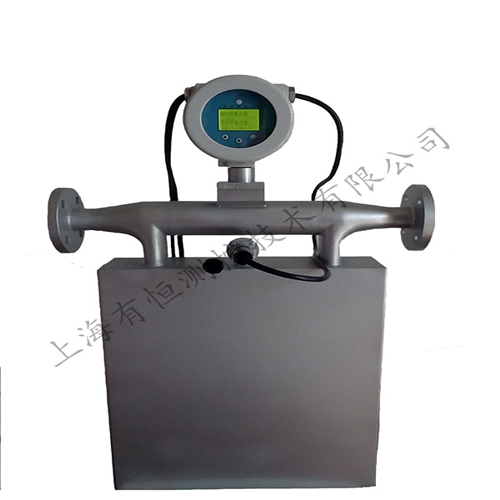

复合型流量计的变送器（二次表）用随机附送的四个内六角螺丝直接固定在传感器（一次表）之上，两者之间由屏蔽电缆连接。变送器电源为直流24V。随机附送一条接地线，该地线一端拧在固定螺丝上，另一端要与大地相连，接地电阻小于4欧姆。
传感器（一次表）的安装如图六所示，现做以下说明：
质量流量计一般安装在水平管道上，主体部分自然垂直向下。安装时注意流量计上标注的流向标志应与管道中的液体流向相同，如果流向标志因长期使用不清晰时，也可参考图六判断传感器（一次表）流向：当传感器（一次表）的电缆插座在背面时，流向为从左向右；
流量计的上游和下游需安装固定支撑架；
安装时要保证流量计的法兰盘与管道中的法兰盘同心，拧固定螺栓时要保证多个螺栓均匀受力，不可强迫对位，以免一次表上产生扭矩或弯矩；
流量计下游管道需要有一定的背压，不能直接处于开放状态，防止管道内液体不能充满，造成测量不正确；
流量计必须离开地面，也不能与其它物品相接触；
流量计上游管道口径可以大于或等于流量计口径，不能小于；
测量易气化的液体或低温液体，要将流量计传感器整体加保温材料保护，以免结露或结霜损坏传感器；
测量管内有空气或液体中夹带气体时，会产生测量误差，一定要设法避免。
对DN1、DN3、DN6、DN10四个螺纹接嘴的型号，上述(3)、(5)条不适用。安装时传感器需固定在地面，用软管连接到管道。
传感器和变送器的编号要一一对应，否则可能产生测量误差。
水平管道：
主体朝下，
测量液体，
出口必须高
0.8米以上
水平管道：
主体朝上，
自排空，
测量含固体
的浆液，
出口必须高于
流量计最高
点0.8米以上
垂直管道：
旗式安装，
自排空，
测量液体或浆液，
液体必须从下往上流
图六 传感器安装图
安装环境要求
质量流量计是高精度测量仪表，为了保证测量准确度，需保证安装的环境要求：
(1)传感器（一次表）和变送器（二次表）不得安装在有强磁干扰的区域，否则会影响电路信号，从而影响测量准确度；
(2)传感器（一次表）安装的管道不能有其他振动干扰；
(3)对需要安装在户外的情形，要注意最高和最低的环境温度，应当考虑防风遮雨措施，避免风吹雨淋，以提高流量计的工作寿命；
(4) 本安型流量计变送器（二次表）应安放在安全区或合适的控制室；
(5) 本安型流量计传感器（一次表）和变送器（二次表）之间是由十芯屏蔽电缆连接的。
复合型流量计变送器（二次表）输出电缆是十芯屏蔽电缆。
本公司出厂时标准配置的电缆长5米。客户订货时如有特殊需求，可以增加电缆长度，最长不超过200米。
现场安装方式（图例）
壳体朝上
壳体朝下
竖式安装
变送器盘装柜式安装
