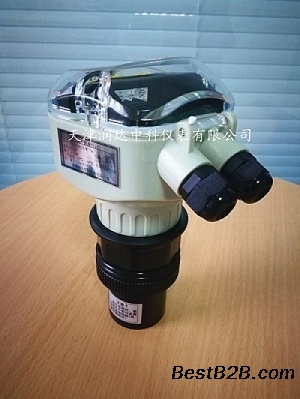

TRD710超声波物位计
产品简介
TRD710超声波物位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，利用发射超声波经物位或液位，反射后所需要的时间来计算距离。因其不接触介质，安装维修方便等性能在如今的工业现场应用越来越多。可广泛应用于各种液体和固体物料高度的测量。
主要技术指标：
量 程：5米、10米、15米、20米、30米、40米、50米、60米
测量精度
分辨率：3mm或0.1%（取大者）
显 示：中文液晶显示
模拟输出：4线制4～20mA/510Ω负载
2线制4～20mA/250Ω负载
继电器输出：可选配2组AC 250V/ 8A
或DC 30V/ 5A 状态可编程
供 电：标配24VDC
可选 220V AC+15% 50Hz
环境温度：显示仪表-20～+60℃，
探头-20～+80℃
通 信：可选485，232通信（厂家协议）
防护等级：显示仪表IP65，探头IP68
探头电缆：一体式无线缆，分体式标配10米
探头安装：根据量程和探头的选型
技术特点：
1、高量程范围：量程范围更广，zui大可达60m
2、高清晰双显示：物位/液位同时显示观察更加方便
3、超便捷调节：三挡响应速度可调，满足不同工况多种需求
4、三大核心技术：回波处理技术，数据更真实；声学匹配技术，信号辐射更出色；多点发射电路，测量结果更可靠。
调试
由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。
其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。
安装指南
理解专业术语
1量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。
2发射角和虚假回波
超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。
在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。
例如：在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。
选型表 选型示例：TRD710/1V1AM( )-20m
TRD710 /□ □ □ □ -□ □
仪表样式 1 一体四线制
2 一体两线制
3 分体式
供电电源 V1 24VDC
V2 220VAC
信号输出 A 4-20mA
R RS485
连接方式 M（） 螺纹连接，（注明尺寸）
F（） 法兰连接，（注明尺寸）
测量范围 - H（m） 米
附加功能（可不选） N 防腐
J2/J4 两路继电器/四路继电器
